Käyttöympäristö tekstin ja numeerisen tiedon luovaan käsittelyyn

SURVO MM

Useamman ryhmän pylväskuva

S.Mustonen (2002)

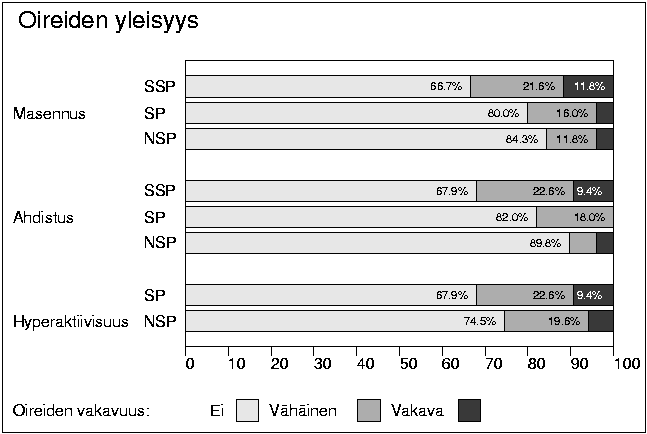

Useamman ryhmän pylväskuva

Toimituskenttä:

   1 *
   2 *DATA MAH
   3 *Diagnoosi        Oire    Ei Vähäinen Vakava
   4 *Masennus         SSP     34    11      6
   5 *Masennus         SP      40     8      2
   6 *Masennus         NSP     43     6      2
   7 *Ahdistus         SSP     36    12      5
   8 *Ahdistus         SP      41     9      0
   9 *Ahdistus         NSP     44     3      2
  10 *Hyperaktiivisuus SP      36    12      5
  11 *Hyperaktiivisuus NSP     38    10      3
  12 *
  13 *GROUPING=Diagnoosi    / Tämä on uusi täsmennys (alk. ver.1.28)!
  14 *
  15 *PLOT MAH              / Kuvan piirto (Myös GPLOT mahdollinen)
  16 */PS-PDF MAH.PS        / Kuvan näyttö Adobe Acrobatilla PLOT:in jälkeen
  17 *TYPE=%HBAR            / Kuvan tyyppi
  18 *DEVICE=PS,MAH.PS      / PostScript-kuva tallettuu tiedostoon MAH.PS
  19 *HEADER=[Swiss(15)],Oireiden_yleisyys / Kuvan otsikko
  20 *SCALE=0(10)100        / Numeerisen asteikon määrittely
  21 *XDIV=30,70,5          / Piirrosalueen jako (huom. tilaa ryhmän nimelle)
  22 *SHADING=0,2,6         / Pylväiden varjostukset
  23 *LEGEND=Oireiden_vakavuus:            / Varjostusten selitysteksti
  24 *VALUES=[autom_color(0.4)][Swiss(7)],##.#%,-0.5
  25 *                      / Prosenttiosuuksien kirjoittaminen pylväisiin
  26 *VALUEMIN=8            / Pienin arvo, joka kirjoitetaan pylvääseen
  27 *PEN=[autom_color(0)][Swiss(10)]      / Oletustekstityyppi ja -koko
  28 *SIZE=1420,950         / Kuvan koko
  29 *GAP=0.2,0.7,0.7       / Pylväiden välistys, Kts. GAP?
  30 *
  31 *Huom. autom_color-optiolla säädetään, kirjoitetaanko varjostuksen
  32 *tummuudesta (taustasta) riippuen joko mustaa vai valkoista tekstiä.
  33 *
